Планка крестообразная для петель EXTRA H=2 под евровинт и саморез BOYARD H5912

Описание

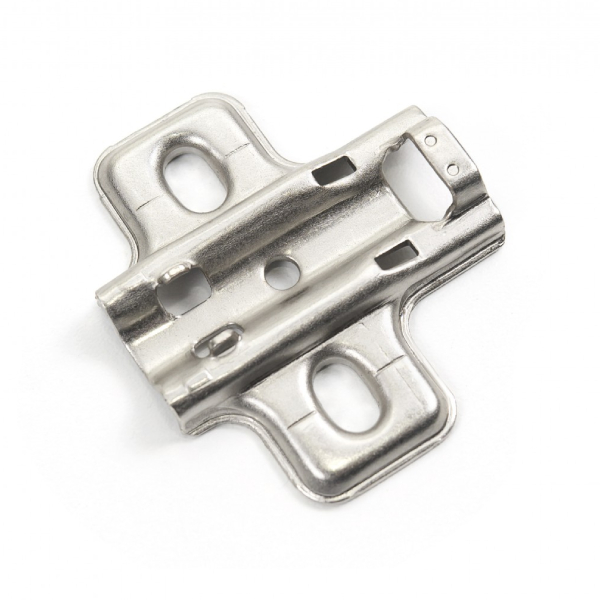

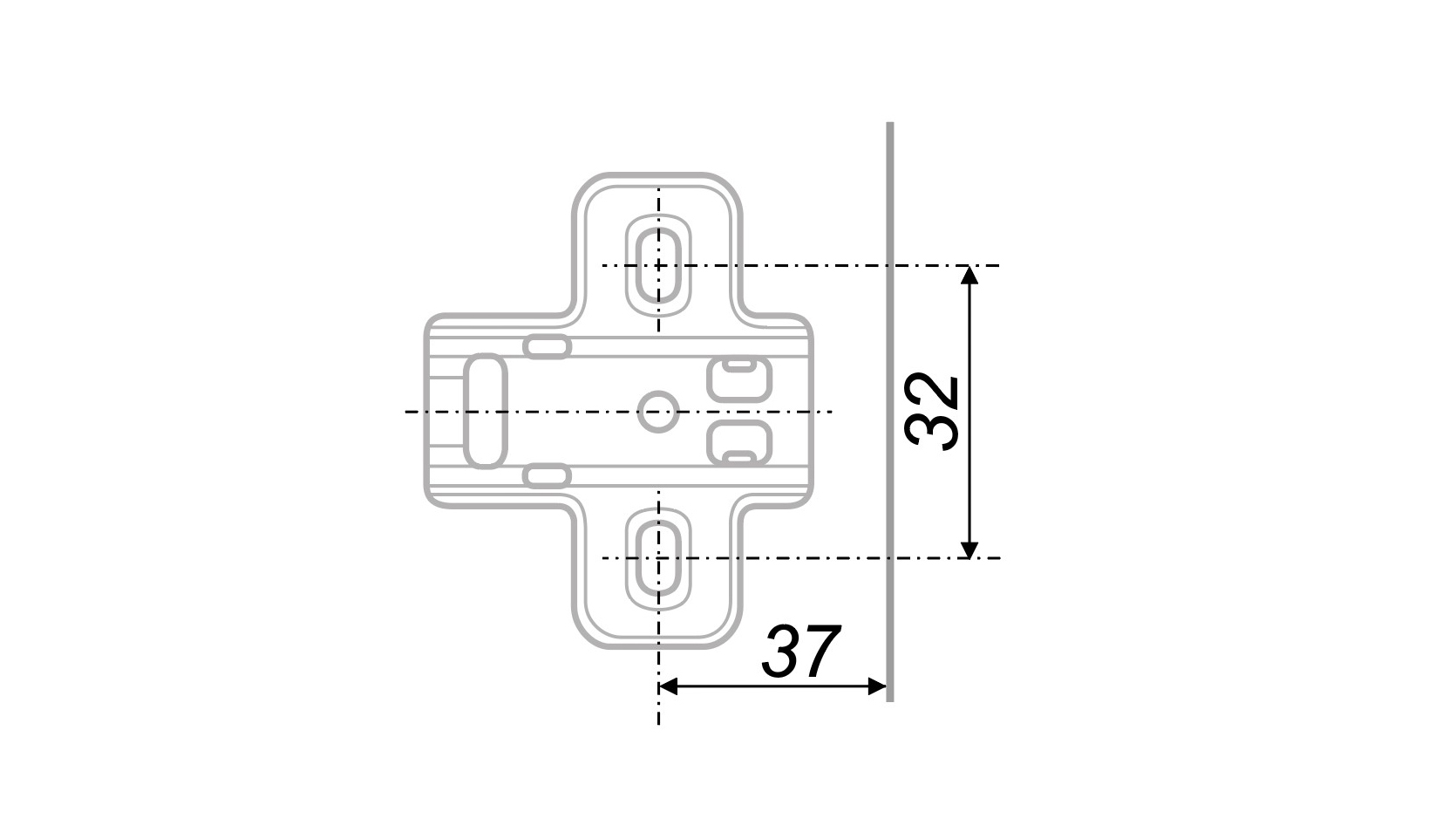

Монтажная планка H5912 — это специализированное решение, разработанное исключительно для петель ЭКСТРА Н319. Её высота плеча составляет 2 мм. Важно отметить, что данная планка уникальна и несовместима с другими петлями линейки НЕО. Крепление планки к корпусу осуществляется с помощью евровинтов или саморезов, которые приобретаются отдельно. Диапазон регулировки по высоте зависит от типа крепежа: при использовании евровинтов он составляет ±2 мм, а при монтаже на саморезы — ±2,5 мм.

Подбор планок Н5914 и Н5912 к петлям ЭКСТРА Н319 производится на основе нескольких параметров, включая толщину фасада и боковины корпуса, а также значение «К» (расстояние до чашки). Для точного выбора планки необходимо сначала определить минимальное значение фуги А по таблице, затем рассчитать наложение фасада и, наконец, подобрать ответную планку с помощью специальной таблицы. Особое внимание расчётам следует уделить для фасадов толщиной более 22 мм, чтобы обеспечить корректную установку и надёжную работу петлевого механизма.
