Планка для петли H319, высота H=4 BOYARD H5914

Описание

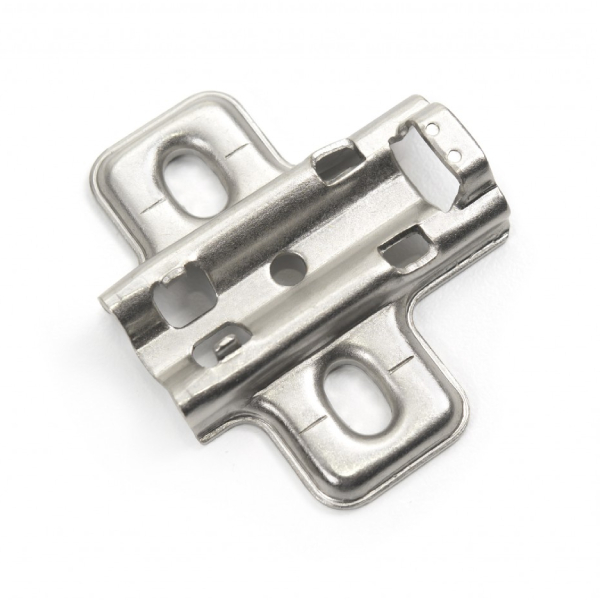

Планка для петли H319, высота H=4 BOYARD H5914 — монтажная планка с высотой плеча 2 мм, созданная специально для петель EXTRA Н319. Данная планка уникальна и не может использоваться с другими петлями линейки NEO.

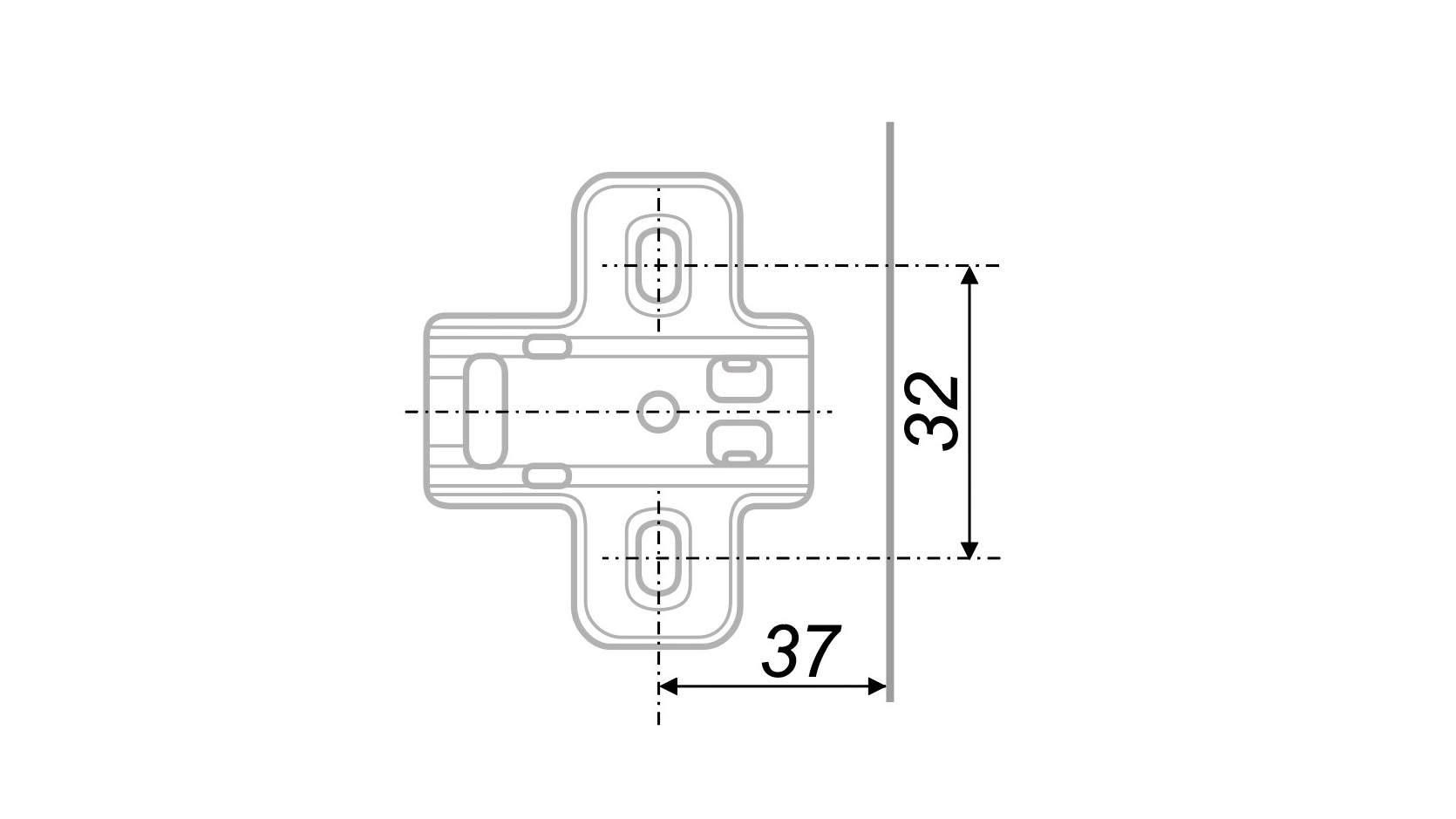

Для крепежа планки для петли H319, высота H=4 BOYARD H5914 можно использовать как евровинты, так и саморезы, которые приобретаются отдельно. Положение фасада по высоте можно отрегулировать изменением положения планки: если она установлена с помощью евровинтов, регулировка возможна в диапазоне +/-2 мм, а с помощью саморезов – в диапазоне +/-2,5 мм.

Монтажные планки Н5914 и Н5912 подбираются к петлям EXTRA Н319 исходя из толщины фасада и боковины корпуса, значения «К» (расстояние до чашки) и ряда других параметров, которые высчитываются по формулам для петель типа А, В и С (формулы размещены в карточке товара).

Для подбора подходящей планки в первую очередь необходимо определить минимальное значение фуги А по таблице «Расчёт минимальной фуги», затем высчитать наложение фасада и далее подобрать ответную планку с помощью таблицы подбора планок. Для фасадов увеличенной толщины — более 22 мм — рекомендуется с особым вниманием отнестись к данному расчёту.
